<< 製品概要 >>
■Raspberry PIのGPIOから４入力、８出力（リレー出力）します。※最大１Ａ以内で使用してください。
■I2C、UART接続を基板出ししてあります。
■基板上へRaspberry-PIをスペーサーでオンボードできます。
■基板はタカチ電機工業のGA型防水・防塵ABSボックス(GA12-17-6)に取付できます。
■Raspberry PI 3B 3B+で使用できます。
<< 製品の特長 >>
■プログラミンによりリレー制御を行い、外部機器を動作させる事が出来ます。※リレー接点容量に注意
■プログラミンにより外部接点入力を行う事が出来ます。
|
|
|
|

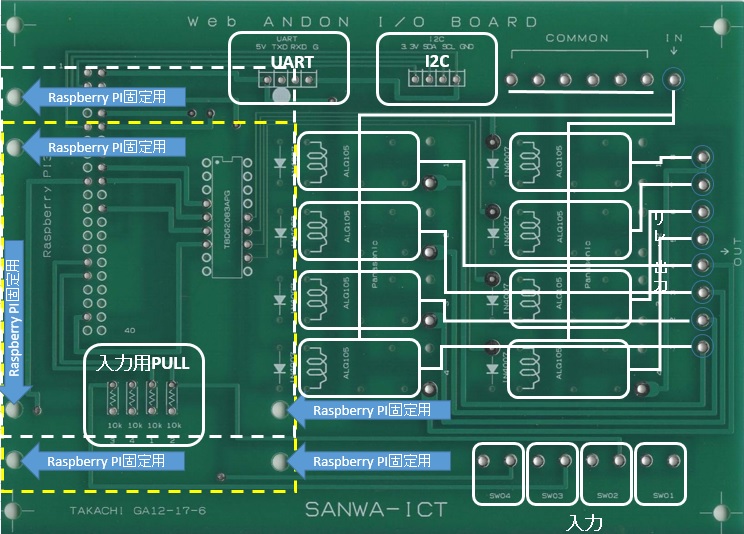

| ■基板 |
 |
GPIO 割当
SW01 : GPIO5
SW02 : GPIO6
SW03 : GPIO7
SW04 : GPIO8
RELAY1 : GPI20
RELAY2 : GPI21
RELAY3 : GPI22
RELAY4 : GPI23
RELAY5 : GPI24
RELAY6 : GPI25
RELAY7 : GPI26
RELAY8 : GPI27
|

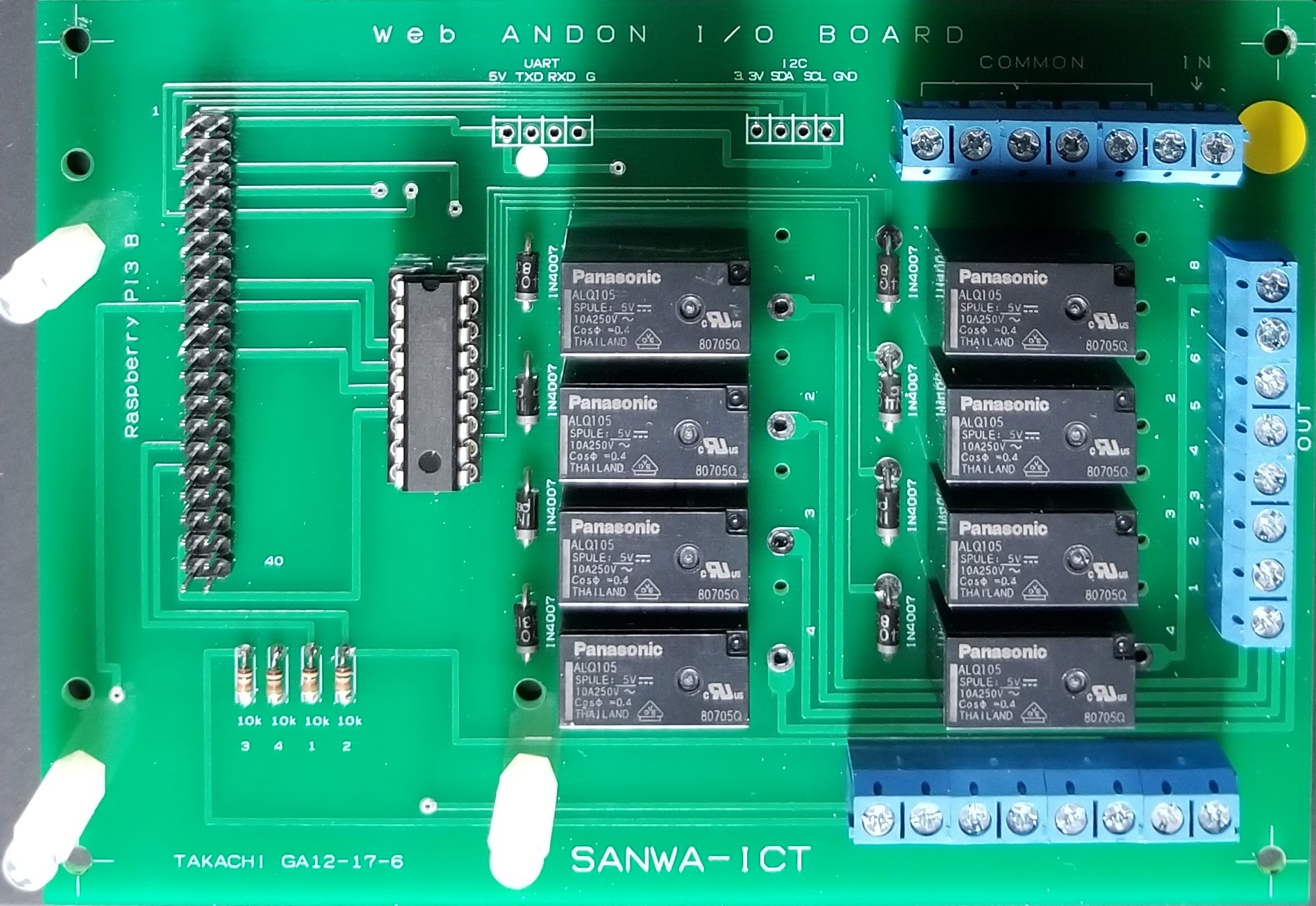

| ■完成写真 |
 |

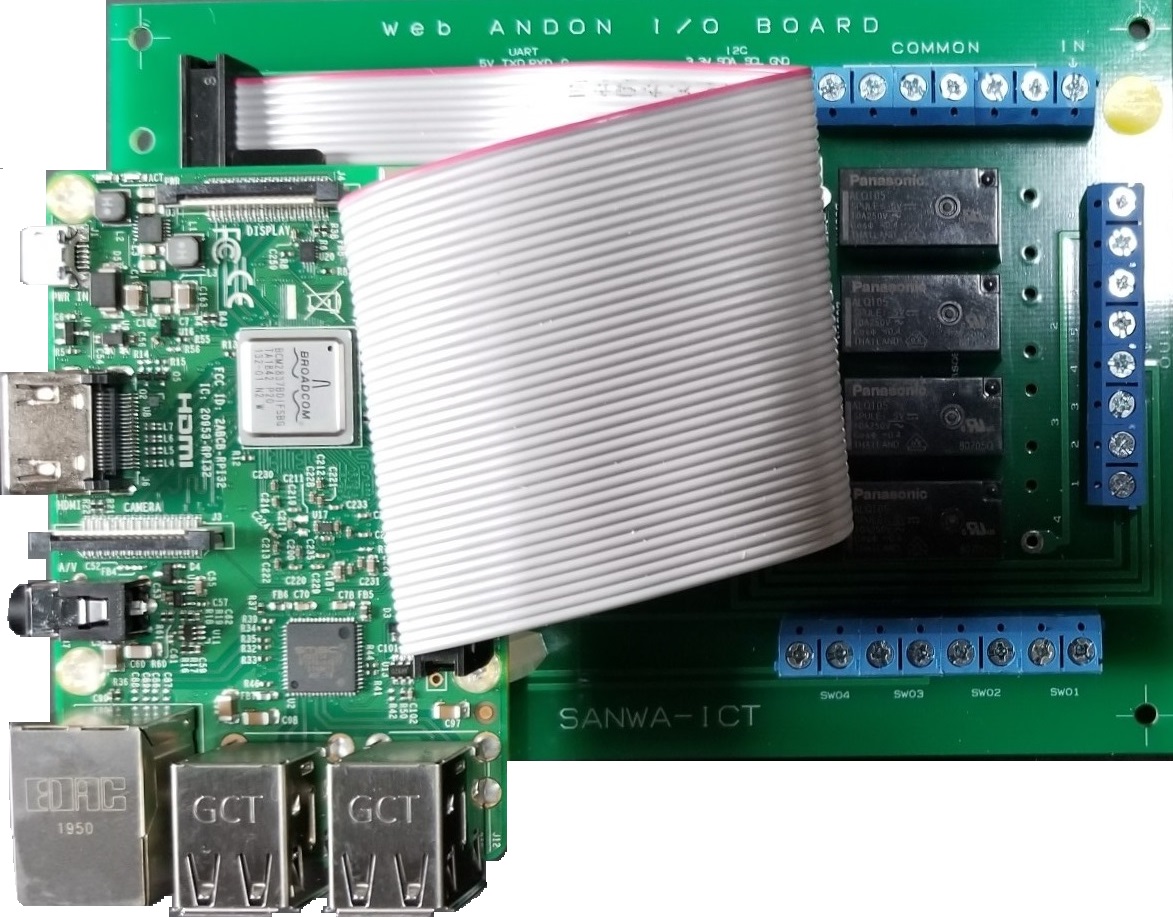

| ■Raspberry PI 取付写真 |
 |
|
